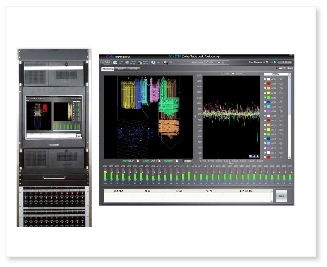

보일러 튜브 누설감시 시스템

  • - 저주파 누설 및 고주파 균열신호의 계측 및 감시
  • - 주파수분석, 음향방출 신호분석의 해석기법 지원
  • - 누설 감시 상태의 화면 표시 및 경보 발생을 통한 관리자 전달
  • - 잡음제거 알고리즘을 통한 잡음 환경 개선
  • - 수집된 복합 신호처리 기반의 3D 위치표정 분석 지원
  • - 대용량 데이터 처리를 위한 파일 관리 시스템 적용
  • - 일간, 주간, 월간 경향 분석 및 보고서 환경
  • - 수집된 데이터의 파일 변환 기능

제품 정보

보일러 튜브 누설감시 시스템은 화력발전소의 주요 보일러인 과열기, 재열기, 절탄기 및 수냉벽에서 발생하는 튜브 누설 및 균열에 대한 감시를 수행하는 시스템 입니다. 본 시스템은 발전소 가동 중 실시간 연속감시가 가능한 비파괴평가 방법인 음향방출법을 적용하였으며, 누설위치를 3차원으로 알려주어 발전 정비 시간의 단축과 더불어 발전효율을 극대화 할 수 있는 시스템 입니다.

특징 및 구성

시스템 구성

본 시스템은 센서, 프리앰프, 메인앰프, DAQ로 구성된 데이터 입력부, 데이터를 감시하고 저장하는 BTLD-Server, 저장된 데이터를 분석하는 BTLD-Client로 구성됩니다. 다음과 같은 구성을 가집니다.

소프트웨어 화면

BTLD Server

 BTLD-Server는 보일러 내부 튜브의 누설과 균열 상태를 감시하고 저장된 데이터와 감시 상황을 BTLD-Client가 접근할 수 있는 환경을 구성합니다. 주요기능은 다음과 같습니다.


- 감시상황 및 데이터의 네트워크 환경 지원
- 누수 및 균열의 감지를 위해 입력되는 값의 상태 감시 및
  일정기간의 상태 경향을 다양한 방법으로 감시 지원
  ■ 상태 감시 : 3D, Bar, Time, Status tree
  ■ 상태 경향 감시 : RMS trend, Status list
- 대용량 데이터 관리를 위한 데이터베이스 지원

BTLD Client

 BTLD-Server의 감시 상태를 확인하고 저장된 데이터를 분석하여 확인된 상태의 건전성 확인 및 위치표정을 수행하는 환경으로 구성됩니다. 주요기능은 다음과 같습니다.


- 감시 상태의 확인 및 분석 확인 지원
  ■ 감시 상태 확인 : 3D, Bar, RMS trend
  ■ 분석 확인 : AE trend, RMS trend, Time, 주파수분석
- 3D 위치표정
- 파일변환 및 보고서 지원

주요 설비사항
항 목내 용
센서요구전압 12~24V
감도고주파대역: 63±3 dB
저주파대역: 100mV/g
주파수 범위고주파대역: 50K~200kHz
저주파대역: ~20kHz
프리앰프 증폭비20/40dB
필터1kHz~20kHz, 50k~200kHz
유효전압±10 V
입력타입 Single
메인앰프 증폭비0/20/40 dB
필터1kHz~20kHz, 50k~200kHz
유효전압±10 V
분석 항목RMS
데이터 수집장치샘플링 주파수2.5MHz
Sensitivity> 68.8uV
내부메모리64MB
TriggerAnalog and Digital
