시스템 연결방법

압전형 가속도 센서에는 전하 출력형과 앰프 내장형의 2종류가 있습니다.
아래에 각각의 가속도계를 연결하여 진동계측 시스템을 구성하는 방법을 설명합니다.

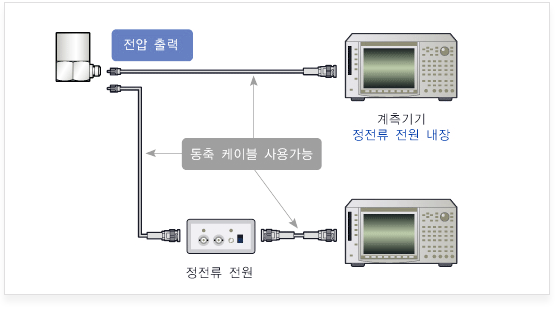

앰프 내장형(IEPE 대응형 : amplifier built-in)

앰프 내장형 가속도 센서는 센서에 내장된 프리앰프에 의해 낮은 임피던스의 전압신호로 변환되어 출력되므로 Charge 앰프가 필요 없습니다.정전류 전원(일반적으로 0.5~5mA)을 내장한 데이터 수집장치에 직접 연결하거나 정전류 전원기와 연결하여 시스템을 구성합니다.

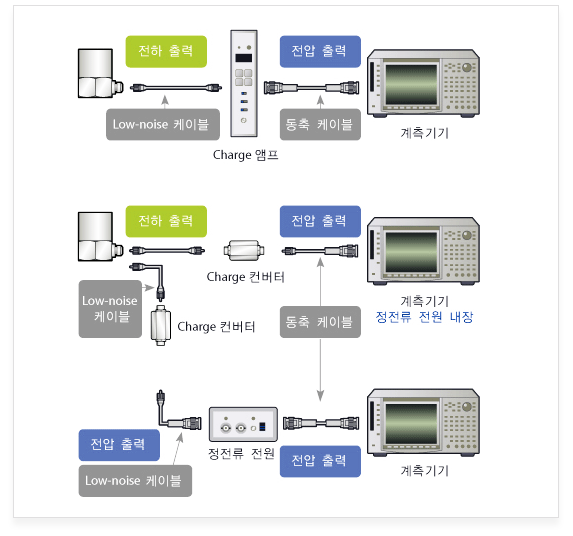

전하 출력형(Charge output type: amplifier not built-in)

전하 출력형 가속도 센서의 출력신호는 높은 임피던스의 전하신호이기 때문에 계측기기의 입력 전단에서 낮은 임피던스의 전압신호로 변환하는 Charge 앰프가 필요합니다. Charge 앰프는 전원과 신호가 하나의 전선으로 연결된 방식(Line 구동방식)이며, 건전지를 이용하여 동작(Model :CA201)하거나 외부 전원으로 동작합니다. 또한 센서와 Charge 앰프의 연결은 Low-noise 케이블을 사용하여야 합니다. 최근에는 소형의 Charge 컨버터를 이용하여 정전류 전원을 내장한 데이터 수집장치 또는 정전류 전원기(Model :VV-11)와 연결하여 시스템을 구성합니다.
