승강장 이격거리 측정기

  • 승강장 이격거리 측정기(홈 한계 측정기)
  • 1개의 길이 조정이 가능한 막대 형태
  • 경량으로 혼자서 운반·측정이 가능
  • 종/횡의 2단계로 간단하게 측정
  • ±3mm 이내의 고 정밀도
  • 디지털 값으로 표시, 파일로 자동저장
  • 우천 시에도 측정 가능
  • 건전지로 작동

제품정보

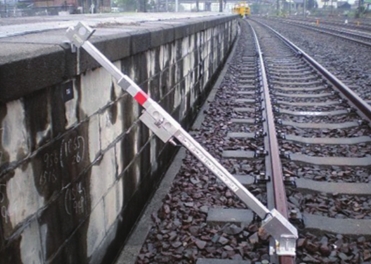

승강장 이격거리 측정기는 1개의 길이 조정이 가능한 궤간 게이지 타입으로 운반이 편리하고, 1인 측정이 가능하다. 내측레일 두부 상면에 고정하고, 반대측 외측레일과의 수평과 궤간을 측정하여 저장한 후, 고정점 변동없이 승강장 끝단으로 회전하여 각도와 길이 값을 산출한다. 산출된 각도, 거리, 궤간, 수평값을 이용하여 궤도중심에서 승강장 끝단까지의 수직높이와 수평거리를 연산하는 승강장 이격거리 측정기이다.

표 시

[승강장이격거리(거리·높이) 표시]

[수평·궤간 표시]

디지털 표시

측정 범위

사 양

측정 범위승강장 이격거리(거리)1,400~1,600mm(일반선) / 1,500~1,850mm(고속선)
승강장 이격거리(높이)600~1,250mm(일반선) / 850~1,350mm(고속선)
수평±150(일반선) / ±250(고속선)
궤간1,000~1,500mm
측정 오차거리, 높이±3mm
수평, 궤간±1mm
치수(길이)축소시(최대)1,240(1,997)mm
중량5kg
전원건전지 4개(약 8시간)

※ 정밀 검측 장치이므로 연 1회 정기검사를 권장합니다.
