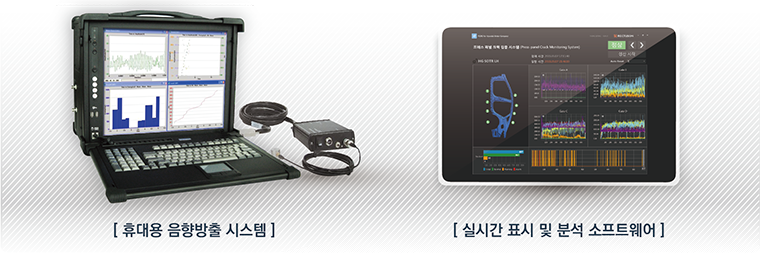

음향방출(AE) 시스템
㈜렉터슨의 사업분야를 소개합니다.

대상체의 변형, 균열, 누설 또는 파괴 시에 발생하는 탄성파를 음향방출 센서를 이용하여 손상 정도를 측정하는 비파괴검사법입니다. 대상체의 미세한 변형이나 균열(crack)의 진행 과정에서 발생하기 때문에 측정 및 분석을 통해 조기에 결함을 발견할 수 있습니다.

음향방출법(AE:Acoustic Emission)의 특징

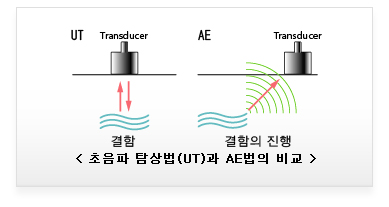

AE법은 주로 초음파 영역(수 10kHz ~ 수 MHz)의 신호를 대상으로 하고 있어 초음파 탐상법과 비슷하지만 재료의 결함 자체가 방출하는 동적 에너지를 감지하는 점이 다른 비파괴검사 방법과 다르기 때문에 아래와 같은 장점이 있습니다.

  • · 가소성에 의한 변형이나 미세한 파괴의 진행 과정을 실시간으로 관측이 가능
  • · 여러 개의 AE 센서를 사용하여 결함의 위치 파악 가능
  • · 가동 중인 설비의 진단 가능

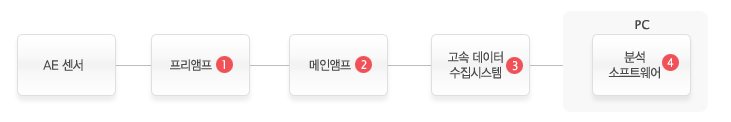

시스템 구성도

일반적인 음향방출 측정시스템의 구성도는 아래와 같습니다.

 1 프리앰프(Preamplifier) AE 센서로부터 수집된 수 마이크로 볼트의 미약한 신호를 수 미리 볼트로 1차 증폭하는 장치입니다. 프리앰프가 내장되어 있는 AE 센서도 있습니다.
 2 메인앰프(Main amplifier) 프리앰프에서 1차 증폭된 신호를 입력받아 2차 증폭 및 필터링을 수행하고, RAW/RMS 신호를 출력합니다. 또한, 프리앰프의 전원을 공급합니다.
 3 고속 데이터 수집 시스템 음향방출신호의 주파수 대역은 20kHz ~ 1.2MHz이며, 본 신호를 수집하기 위한 고속 샘플링 및 신호처리 시스템입니다.
 4 분석 소프트웨어 음향방출신호의 특징을 추출하여 균열진전, 파괴, 누설 여부를 실시간 감시 또는 분석하는 소프트웨어입니다. 부가적으로 결함의 위치를 추정하는 모듈을 옵션으로 제공합니다.

* 상기 시스템을 기본으로 고객이 원하시는 특수 용도의 시스템도 개발 공급이 가능합니다.
