AE 센서의 원리

AE 센서의 검출 소자는 특수한 경우를 제외하고 PZT(티탄산지 루콘산납)을 사용하고 있습니다. 기타 재료로는 니오브산염이나 니오브산리튬 등이 있지만 PZT와 비교하여 감도가 상당히 낮기 때문에 고온 환경 등의 특수한 용도에 사용됩니다. PZT 등의 압전 재료는 힘을 가하면 전하를 발생하는 특성을 가지고 있어 금속 등의 표면을 통해 전파된 AE파가 AE 센서 내부의 PZT에 전달되고, PZT의 변형에 의해 전기 신호로 변환됩니다.

AE 센서의 구조와 특징

AE 센서는 어떤 특정 주파수에서 고감도(협대역형)가 되는 공진형과 넓은 주파수 범위에서 일정 감도를 유지하는 광대역형으로 분류되며 목적에 맞게 사용할 수 있습니다.

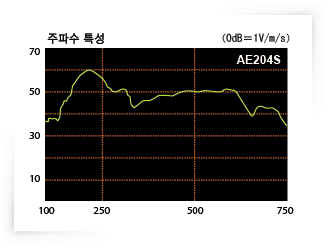

공진형(Resonance model)

검출 소자의 기계적 공진을 이용하여 고감도를 얻을 수 있습니다. 일반적으로 60kHz~1MHz 사이에 공진 주파수가 있으며, 낮은 공진 특성의 AE 센서가 필요할 경우 압전형 가속도 센서의 구조를 이용하는 것도 있습니다.

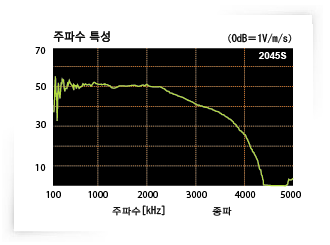

광대역형(Wide bandwidth model)

검출소자 위에 완충재를 바르고 공진을 밀어 넣는 구조로 되어 있습니다.

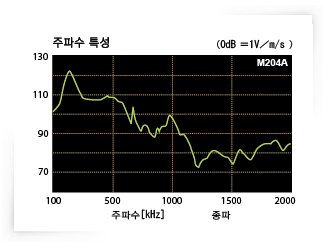

R-CAST(R-CAST TYPE)

Head 앰프와 전용 프리앰프를 조합하여 감도가 높고 잡음이 작습니다. 감도(S/N비)는 기존 제품과 비교하여 2배 이상 높습니다.
