시스템 연결 방법

※ AE 센서의 종류에 따라 아래와 같이 3가지 방법으로 시스템을 구성할 수 있습니다.

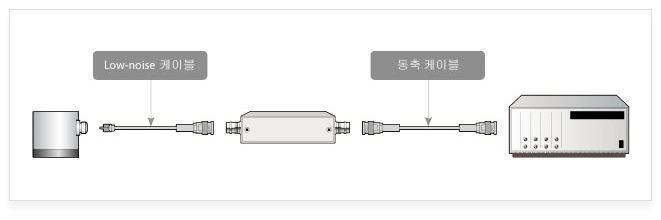

앰프 비내장형- 공진형, 광대역형, 공업용센서(AE204SW) 연결 구성도

AE 센서의 출력 신호 레벨이 매우 낮기 때문에 프리앰프를 이용하여 AE 신호를 증폭하거나 불필요한 신호를 필터로 제거합니다. 센서와 프리앰프를 연결하는 경우에는 Low-noise 케이블을 사용해야 합니다.

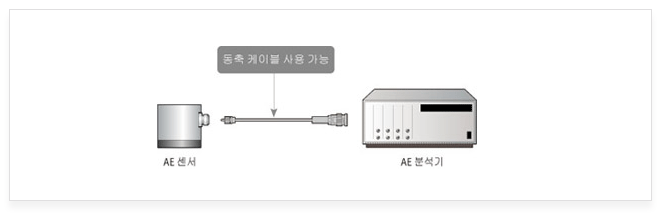

앰프 내장형- 공업용센서(1045SWA) 연결 구성도

앰프 내장형 AE 센서에는 동축 케이블을 사용할 수 있습니다. AE 분석기에서 공급되는 센서의 구동 전원은 반드시 확인해야 합니다.

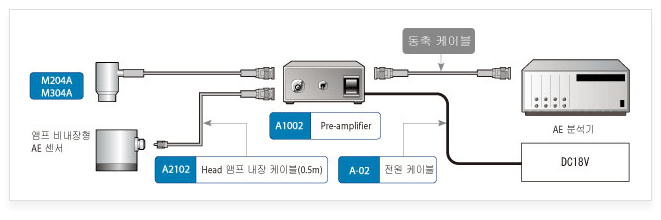

R-CAST AE센서 연결 구성도

본 시스템은 고감도, 저잡음의 AE 검출 방식으로 전용 프리앰프(A1002)를 사용해야 합니다.
